PA樹脂（ナイロン）の射出成形

PA樹脂（ポリアミド／ナイロン）とは

PA樹脂（ポリアミド）は、一般に「ナイロン」の名称で知られるエンジニアリングプラスチックです。強度・靭性・耐摩耗性・耐熱性のバランスに優れ、油やガソリンなどに対する耐薬品性も高いことから、自動車部品や電気・電子部品、機械部品など、機能性が求められる分野で広く使用されています。

PA樹脂にはいくつかの種類があり、要求性能に応じて使い分けられます。

種類	主な特徴	主な用途
PA6	靭性・耐衝撃性に優れ、成形しやすい。吸湿性はやや高い	機械部品、自動車内装部品、コネクタ
PA66	PA6より融点・剛性・耐熱性が高い。自動車部品で最も多く使用される	エンジン周辺部品、コネクタ、ギア、電装部品
PA6＋ABS（アロイ）	PAの強度・耐薬品性とABSの寸法安定性・外観性を併せ持つ。PA単体より吸湿の影響が小さく、反りが少ない	自動車内外装部品、外観部品、電動工具ハウジング
PA＋GF（ガラス繊維入り）	ガラス繊維の添加で強度・剛性・耐熱性・寸法安定性が大幅に向上	金属代替部品、構造部品、耐熱ハウジング
PA12	吸湿性が低く寸法安定性に優れる。柔軟性・耐寒性が高い	燃料チューブ周辺部品、精密部品

• 強度・靭性に優れる　粘り強く割れにくいため、繰り返し荷重や衝撃を受ける部品に適しています。
• 耐熱性が高い　PA66の融点は約260℃で、自動車のエンジンルーム周辺など高温環境の部品にも使用されます。
• 耐摩耗性・自己潤滑性　摩擦係数が小さく摩耗に強いため、ギアや軸受などの摺動部品に適しています。
• 耐薬品性　油・ガソリン・アルカリなどに強く、自動車部品に適した特性を持ちます。

一方で、PA樹脂は吸湿性が高いという特徴があり、水分を吸うと寸法や機械的性質が変化します。この特性を理解した材料管理・成形条件の管理が、PA樹脂の射出成形では特に重要になります。

PA樹脂の射出成形で注意すべきポイント

PA樹脂は機能性に優れる反面、成形には吸湿性や収縮率に起因する注意点があります。トルク精密工業では、以下の点に配慮して成形を行っています。

• 材料の予備乾燥　PA樹脂は吸湿性が高く、水分を含んだまま成形するとシルバーストリークや気泡、強度低下の原因になります。成形前の予備乾燥と、乾燥後の材料管理を徹底しています。
• 成形収縮と反り　PA樹脂は収縮率が比較的大きく、反りが発生しやすい材料です。ゲート位置や成形条件の検討により、寸法精度を確保します。
• 吸湿による寸法変化　成形後も使用環境で吸湿し寸法が変化するため、製品の用途に応じた寸法設計や検査タイミングをご提案します。
• アロイ材（PA6＋ABS）の成形　PAとABSの相溶性・流動性の違いから、成形温度や滞留時間の管理が外観・強度に影響します。実績にもとづく条件設定で、外観と寸法を安定させます。
• インサート成形時の配慮　金属部品と樹脂の収縮差によるクラックを防ぐため、インサート部品の形状や予熱、成形条件を検討します。

なお、ガラス繊維入りPA樹脂（PA66＋GFなど）は、金型の摩耗や繊維配向による反り、外観への配慮が必要な材料です。ご要望がある場合は、製品の仕様をお伺いしたうえで対応可否をご相談させていただきます。

トルク精密工業のPA樹脂成形の特徴

PA樹脂の成形事例

トルク精密工業では、以下のようなPA樹脂製品の成形実績があります。

自動車関連部品（PA66）　
PA66を使用した自動車関連部品の量産に対応しています。

インサート成形品（金属端子＋PA樹脂）　
プレス加工した金属端子・接点板をPA樹脂で一体化したインサート成形品です。

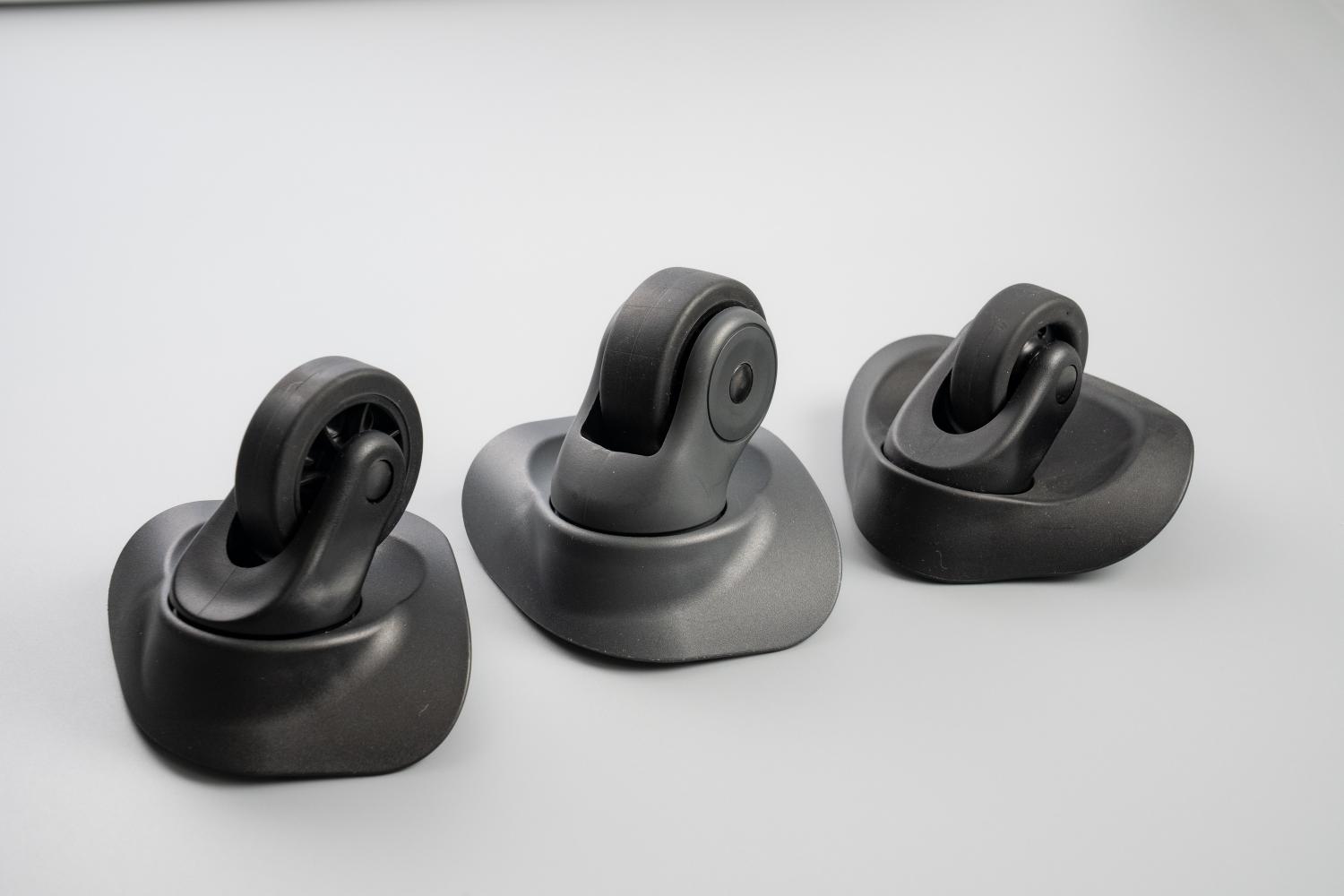

アロイ材（PA6＋ABS）の成形品　
寸法安定性・外観が求められる部品に、PA6＋ABSアロイ材を使用しています。

PA樹脂の成形に関するよくあるご相談

• PA66で量産したい　
  自動車関連部品で培った量産技術と材料管理により、安定した量産に対応します。
• PA樹脂の反りや寸法が安定しない　
  ゲート位置・成形条件の検討や、材料管理の見直し、PA6＋ABSアロイ材への変更などにより、寸法精度の改善をご提案します。
• 金属端子をPA樹脂で一体化したい　
  インサート成形をご提案します。金属部品のプレス加工から一貫して対応できます。
• PA6・PA66・PA12・アロイ材のどれが適しているか分からない　
  使用環境（温度・湿度・薬品）や要求性能を確認のうえ、最適なグレードをご提案します。
• ガラス繊維入りPA樹脂で成形したい　
  製品仕様をお伺いしたうえで、対応可否とあわせて最適な材料をご相談させていただきます。
• コストダウンを相談したい　
  形状・グレード・工程の見直しなど、図面段階からのVA提案を行います。
